Cuando se trata de instalar cables de instrumentación en un entorno marino, existen numerosos factores críticos a considerar. Como proveedor confiable de cables de instrumentación, entendemos los desafíos y requisitos únicos que presenta este entorno especializado. En este blog profundizaremos en los requisitos esenciales de instalación de cables de instrumentación en un entorno marino, garantizando que sus sistemas funcionen de forma fiable y eficiente.
1. Selección de cables
El primer paso y el más crucial en el proceso de instalación es elegir el tipo correcto de cable de instrumentación. El entorno marino se caracteriza por condiciones duras, que incluyen alta humedad, exposición al agua salada, estrés mecánico y posibles riesgos de incendio. Por lo tanto, los cables deben poder resistir estos desafíos.

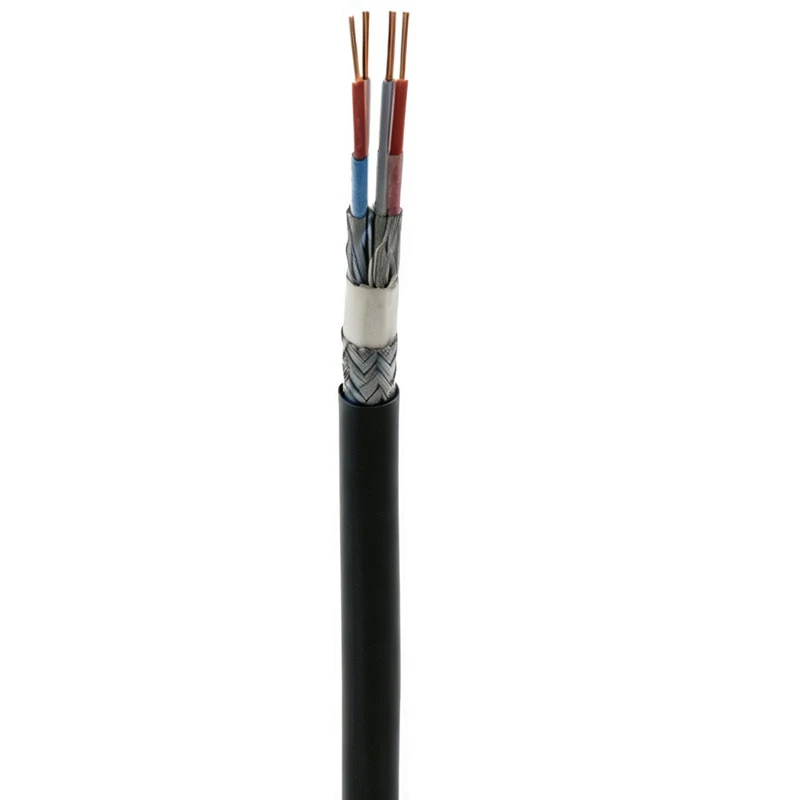

- Resistencia a la corrosión: El agua salada es muy corrosiva y puede dañar rápidamente los cables que no están protegidos adecuadamente. Recomendamos utilizar cables con una cubierta exterior de alta calidad fabricada con materiales como polietileno o PVC, que ofrecen una excelente resistencia a la corrosión. Por ejemplo, nuestroCable de instrumento de 2 paresestá diseñado con una funda exterior duradera que puede soportar la exposición prolongada al agua salada.
- Protección mecánica: Las embarcaciones marinas y las plataformas marinas están sujetas a vibraciones, impactos y movimientos. Los cables deben ser mecánicamente robustos para evitar daños. Los cables blindados son una opción ideal en este escenario. NuestroCable de instrumentos blindadoCuenta con una capa de armadura metálica que proporciona protección adicional contra daños físicos.
- Clasificación de fuego: En caso de incendio en una embarcación o plataforma marítima, es fundamental que los cables no contribuyan a la propagación del incendio. Los cables de instrumentación resistentes al fuego están diseñados para cumplir con estrictos estándares de seguridad contra incendios. NuestroCable de instrumentación resistente al fuegoestá diseñado para autoextinguirse y limitar la propagación de llamas, garantizando la seguridad del entorno a bordo.
- Rendimiento eléctrico: Los cables también deben cumplir con los requisitos eléctricos de los sistemas de instrumentación. Esto incluye resistencia de aislamiento, capacitancia e integridad de señal adecuadas. NuestroCable de instrumentación multinúcleoestá diseñado para proporcionar un rendimiento eléctrico estable, asegurando una transmisión de datos precisa en aplicaciones marinas críticas.
2. Enrutamiento de cables
El enrutamiento adecuado de los cables es esencial para garantizar la longevidad y el rendimiento de los cables de instrumentación en un entorno marino.
- Evitar áreas peligrosas: Los cables deben tenderse lejos de áreas propensas a fuentes de alta temperatura, bordes afilados y maquinaria en movimiento. Las altas temperaturas pueden degradar el aislamiento del cable con el tiempo, mientras que los bordes afilados pueden atravesar la funda y la armadura del cable.
- Separación de los cables de alimentación: Los cables de instrumentación deben estar separados de los cables de alimentación para minimizar la interferencia electromagnética (EMI). EMI puede causar distorsión de la señal en los cables de instrumentación, lo que genera lecturas inexactas. La distancia de separación recomendada es de al menos 150 mm, pero puede variar según la aplicación específica y los tipos de cable.
- Uso de bandejas y conductos para cables: Las bandejas y conductos portacables brindan soporte y protección a los cables. También ayudan a organizar los cables y evitan que se dañen por escurrimiento de agua o contacto físico. Las bandejas portacables y los conductos deben estar fabricados con materiales resistentes a la corrosión, como acero inoxidable o fibra de vidrio.
3. Terminación y unión de cables
La terminación y unión adecuadas de los cables son pasos cruciales en el proceso de instalación. La terminación o unión incorrecta puede provocar fallas eléctricas, pérdida de señal y fallas prematuras del cable.
- Impermeabilización: Dado que el ambiente marino es húmedo, las terminaciones y uniones de los cables deben ser impermeables. Se deben utilizar conectores impermeables especiales y compuestos selladores para evitar la entrada de agua. Por ejemplo, se pueden utilizar tubos termorretráctiles con revestimientos adhesivos para crear un sello hermético alrededor de la terminación del cable.
- Engarzado y soldadura adecuados: Las conexiones eléctricas deben realizarse utilizando técnicas adecuadas de engarzado o soldadura. Las conexiones flojas pueden causar puntos de alta resistencia, lo que provoca sobrecalentamiento y posibles riesgos de incendio. Es importante seguir las pautas del fabricante para engarzar y soldar para garantizar conexiones confiables.
4. Entorno de instalación
El entorno de instalación en un entorno marino también juega un papel importante en el rendimiento de los cables de instrumentación.
- Temperatura y humedad: Los entornos marinos pueden experimentar una amplia gama de temperaturas y altos niveles de humedad. Los cables deben poder funcionar dentro de los rangos de temperatura y humedad esperados. Nuestros cables están diseñados para soportar temperaturas extremas, de -40°C a +80°C, y altos niveles de humedad sin una degradación significativa del rendimiento.
- Exposición a los rayos UV: Los cables expuestos a la luz solar en cubierta o en áreas abiertas están sujetos a la radiación UV, lo que puede provocar que la funda del cable se agriete y se degrade con el tiempo. En estas zonas se deben utilizar cables resistentes a los rayos UV o revestimientos protectores.
5. Pruebas y puesta en servicio
Una vez completada la instalación, es necesario realizar pruebas y puesta en servicio exhaustivas para garantizar que los cables funcionen correctamente.
- Pruebas eléctricas: Realice pruebas eléctricas, como pruebas de resistencia de aislamiento, pruebas de continuidad y pruebas de integridad de la señal. Estas pruebas ayudan a identificar posibles fallas eléctricas o problemas con la instalación del cable.
- Pruebas de rendimiento: Realizar pruebas de rendimiento para garantizar que los sistemas de instrumentación funcionen con precisión. Esto puede implicar simular varias condiciones operativas y verificar la transmisión de datos y las respuestas del sistema.
6. Mantenimiento e Inspección
El mantenimiento y la inspección regulares son esenciales para garantizar la confiabilidad a largo plazo de los cables de instrumentación en un entorno marino.
- Inspecciones visuales: Realice inspecciones visuales periódicas de los cables para comprobar si hay signos de daños, como cortes, abrasiones o corrosión. Cualquier cable dañado debe reemplazarse inmediatamente.
- Pruebas periódicas: Realice pruebas eléctricas y de rendimiento periódicas para detectar cualquier problema potencial antes de que cause fallas en el sistema.

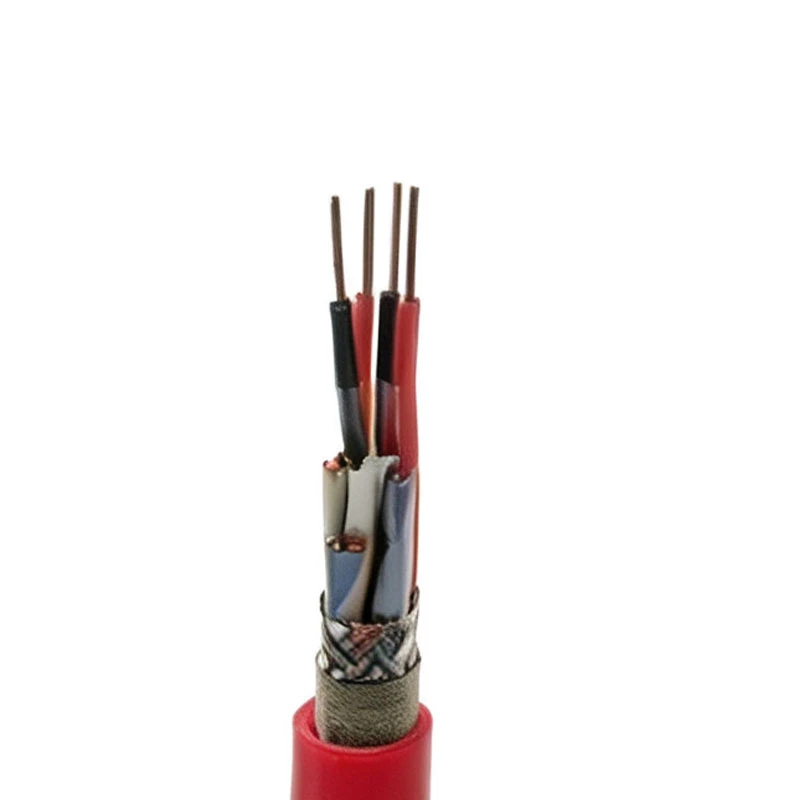

En conclusión, la instalación de cables de instrumentación en un entorno marino requiere una cuidadosa consideración de la selección, el enrutamiento, la terminación, el entorno de instalación, las pruebas y el mantenimiento de los cables. Como proveedor líder de cables de instrumentación, ofrecemos una amplia gama de cables de alta calidad, incluidosCable de instrumento de 2 pares,Cable de instrumentación BS5308,Cable de instrumentación resistente al fuego,Cable de instrumentación multinúcleo, yCable de instrumentos blindado, para cumplir con los exigentes requisitos de la industria marina.
Si está interesado en nuestros productos o necesita más orientación sobre la instalación de cables de instrumentación en un entorno marino, le recomendamos que se ponga en contacto con nosotros para obtener información detallada y una consulta profesional. Nuestro equipo de expertos siempre está listo para ayudarlo a tomar las decisiones correctas para su proyecto.
Referencias
- Perry, RH y Green, DW (2008). Manual de ingenieros químicos de Perry. McGraw-Hill.
- Asociación Nacional de Protección contra Incendios. (2017). NFPA 70: Código Eléctrico Nacional.
- Instituto de Ingenieros Eléctricos y Electrónicos (IEEE). (2014). Norma IEEE para instalaciones eléctricas a bordo de barcos.
